OV301 Precisie Composieten Uithardingsoven

De OV301 is ontworpen, gefabriceerd en kwaliteitsgecontroleerd in eigen beheer door Easy Composites Ltd in het Verenigd Koninkrijk. Het is een volledig uitgeruste, professioneel industriële uithardingsoven voor een handige installatie op een werkbank. De intuïtieve touchscreen-interface biedt een ongeëvenaard gebruiksgemak en procesfeedback.

Deze composietenoven is specifiek afgestemd op composiettoepassingen, inclusief het uitharden of post-uitharden van laminaten, prepregs, thermoplasten, gietstukken en mallen.

Het nauwkeurig vervaardigde, robuuste ontwerp is ontwikkeld voor veeleisend dagelijks productiegebruik, terwijl het handige tafelmodelformaat en de precisiecontrole de oven even geschikt maken voor laboratorium- of R&D-gebruik. De zeer complete touchscreencontroller met geïntegreerde datalogging, geautomatiseerde vacuümpompbesturingsuitgang en hulp-temperatuursensorinvoer, maakt de OV301 geschikt voor zelfs de meest streng gecontroleerde en kwaliteitsbewuste productieprocessen.

De OV301 is meticuleus ontworpen om ongeëvenaarde thermische efficiëntie te bieden, wat betekent dat complete prepreg uithardingscycli kunnen worden voltooid voor slechts een paar cent.

Kenmerken uitgelegd

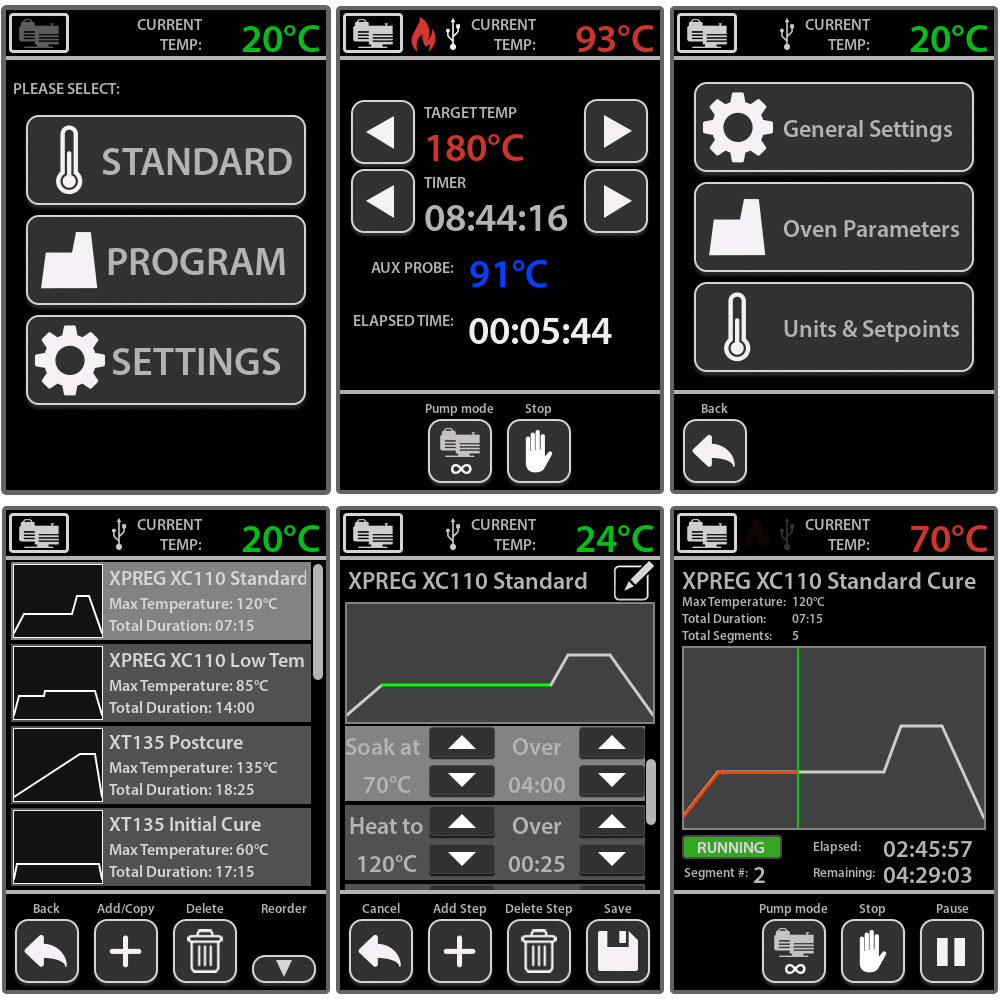

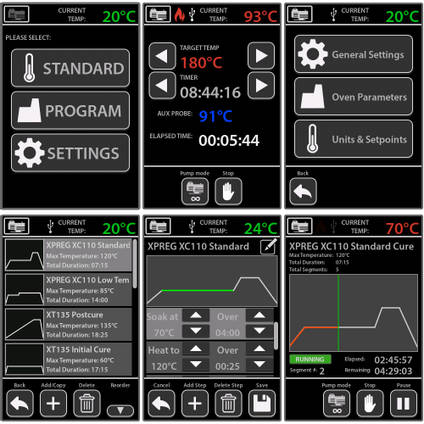

Touchscreen Controller

De touchscreencontroller, ontwikkeld en vervaardigd door Easy Composites, stelt de gebruiker in staat om op intuïtieve wijze zelfs de meest complexe ramp- en dwell-programma's te creëren en uit te voeren. De grafiek op het scherm toont een live temperatuurweergave van de interne temperatuur en de temperatuur van de auxilaire sensor over het volledige programma profiel.

Ramp- en Soak-programmering

De controller heeft een groot intern geheugen dat het mogelijk maakt om grote aantallen complexe opwarm- en weekcycli op te slaan. De cycli kunnen volledige alfanumerieke namen hebben voor eenvoudige selectie en kunnen zelfs worden opgeslagen op een USB-stick om delen tussen meerdere ovens mogelijk te maken en herstel mochten ze per ongeluk worden gewijzigd of verwijderd. De optie om wachtwoordbeveiliging in te schakelen kan ook worden gebruikt om ongeoorloofde/ongewenste wijzigingen van de opgeslagen programma's te voorkomen.

Datalogging

Telkens wanneer de oven een cyclus start, zoekt deze automatisch naar een aangesloten USB-stick; indien gevonden, zal de controller automatisch een logbestand aanmaken op de USB-stick en beginnen met datalogging. Zodra de cyclus is voltooid, kan deze USB-stick eenvoudig worden verwijderd en in elke pc worden gestoken waar de logbestanden kunnen worden geraadpleegd.

Vacuümpomp Regelstopcontact

De oven is voorzien van een geïntegreerd stopcontact voor de aansluiting van een vacuümpomp. Dit maakt het mogelijk om de vacuümpomp automatisch uit te schakelen aan het einde van de cyclus, wat elektriciteit bespaart en onnodige slijtage aan de pomp vermindert. Het stopcontact kan ook handmatig worden bediend via het touchscreen voor extra gemak. Het stopcontact is qua vermogen beperkt en gezekerd om maximaal 500W te leveren.

Vacuümaansluitingen

De 2 vacuümpoorten aan de zijkant van de oven maken de aansluiting mogelijk van een vacuümzak in de oven, op een vacuümpomp buiten de oven. Standaard is de oven voorzien van ¼” BSP binnendraad aansluitingen, zowel binnen als buiten de oven. Door zowel binnen als buiten een slangtule met de juiste maat te plaatsen, kan een basisaansluiting tot stand worden gebracht, maar de optionele vacuümventielassemblage en -meter maken een eenvoudige aansluiting mogelijk met de extra voordelen van zowel een vacuümdrukmeter als een afsluitklep waarmee het vacuüm kan worden afgesloten. De optionele vacuümklep en -meter bevatten ook slangtules die geschikt zijn voor de Easy Composites 8mm ID siliconen vacuümslang.

Typische Toepassingen

• Prepreg Uithardingsoven
• Met twee afzonderlijke vacuümpoorten in de oven en volledig programmeerbare precisietemperatuurregeling met ramp- en soak-functionaliteit, is de OV301 de ideale werkplaats 'out of autoclave' prepreg oven voor koolstofvezel- en glasvezelcomponenten en gereedschappen. De grote interne capaciteit en verplaatsbare (of verwijderbare) plank stellen deze compacte oven in staat om een verrassend grote lading vacuümverpakte onderdelen uit te harden.
• Oven voor het Uitharden van Composietonderdelen en Mallen
• Veel harssystemen die worden gebruikt in componenten of composietgereedschappen bereiken hun volledige mechanische eigenschappen niet zonder een uitharding bij verhoogde temperatuur (post-cure). OV301 kan in productiegebieden worden gebruikt voor het post-curen van composietlaminaten, coatings en gereedschappen om hun uitharding te versnellen, mechanische eigenschappen te verbeteren en de maximale Tg te bereiken.
• Giethars en Siliconen Uithardingsoven
• De nauwkeurige temperatuurregeling, lage bedrijfskosten en praktische werkplaats-/studioafmetingen van de OV301 maken het een ideale harsoven voor gietharsen zoals polyurethaan en epoxy. Door snelgiet-polyurethaangietstukken in de oven uit te harden, kunnen verbeterde mechanische eigenschappen worden bereikt, terwijl de ontmaltijden aanzienlijk worden verkort, waardoor mallen sneller kunnen worden gecycled - wat de productie en kwaliteit verhoogt.
• Laboratoriumoven voor Materiaalonderzoek en -ontwikkeling
• De nauwkeurige PID-temperatuurregeling, gekoppeld aan meertraps programmeerbare opwarm- en weekfunctionaliteit, uitstekende interne warmteconsistentie en standaard geïntegreerde dataloggingfunctionaliteit, maken de OV301 een uitstekende laboratoriumoven voor materiaalonderzoek, terwijl de drielaagse veiligheidssystemen een hoog niveau van veiligheid en betrouwbaarheid garanderen.

Verdere Informatie

Nauwkeurige temperatuurregeling met opwarm- en houdtijd

De oven levert de hoogste normen van PID-temperatuurregelnauwkeurigheid, door gebruik te maken van hoogwaardige RTD-temperatuurmeting in combinatie met effectieve ventilatorondersteunde luchtstroom om stratificatie te minimaliseren.

De OV301 beschikt zelfs over volledige 'ramp and soak' temperatuurregeling, die verwarmingssnelheden (graden per minuut) kan regelen en een specifieke tijdsduur kan aanhouden bij ingestelde temperaturen. Hoewel nuttig in een reeks uithardingsprocessen, is een 'ramp and soak' regeling zoals deze gewoonlijk alleen voorbehouden aan de meest geavanceerde laboratoriumovens en autoclaven.

Temperatuur, opwarmfase en weektijd zijn volledig programmeerbaar, zodat aanbevolen uithardings- en post-uithardingscycli voor verschillende materialen kunnen worden opgeslagen en automatisch kunnen worden uitgevoerd voor de ultieme precisie en consistentie.

Opties

De OV301 is vanaf de basis ontworpen om alle gewenste functionaliteit te bieden in een volledig uitgeruste composieten tafelmodel uithardingsoven en is als zodanig verkrijgbaar met een keuze aan opties om ervoor te zorgen dat het een 'turn-key' systeem biedt dat aan uw behoeften voldoet. Selecteer alstublieft de gewenste opties uit de keuzelijst bovenaan de pagina.

Vacuümklepsamenstellingen

OV301 bevat twee integrale vacuümpoorten die compleet kunnen worden geleverd met optionele meter- en klep assemblages voor een gemakkelijke aansluiting van één of twee afzonderlijke vacuümleidingen in de oven. Deze optionele assemblage bevat een 8mm slangtule voor de binnenste vacuümpoort, waardoor de Easy Composites 8mm siliconenslang kan worden aangesloten. Deze slang is geschikt qua temperatuur en druk voor gebruik in de oven.

Hulp-temperatuursonde

Een hulp-temperatuursonde kan worden aangesloten op de aansluiting aan de voorzijde van de oven. Dit geeft feedback over de temperatuur van het te verwerken onderdeel of gereedschap. Deze gegevens worden ook automatisch gelogd in het datalogging-bestand dat wordt aangemaakt op elke aangesloten USB-stick.

Extra Planken

De oven wordt standaard geleverd met één verplaatsbare interne plank. Extra planken zijn verkrijgbaar, waardoor meerdere kleine onderdelen kunnen worden uitgehard. Er kunnen maximaal 3 gelijkmatig verdeelde planken worden geplaatst (1 meegeleverd + 2 optionele extra's).

Het plaatsen, verwijderen en herpositioneren van de legplanken is een eenvoudige handeling zonder gereedschap. De legplanken kunnen eenvoudig worden opgetild en uitgeschoven. Hierdoor kan de interne indeling van de oven eenvoudig worden geherconfigureerd en biedt het uitstekende toegang voor reiniging.

De plank is een plaatstalen constructie met gezwaluwstaarte ventilatiegaten om het risico op scheuren van vacuümzakken bij het laden en positioneren van onderdelen te minimaliseren, een uitstekende luchtstroom en temperatuurverdeling te garanderen, en vrijwel het risico te elimineren dat de planken het te verwerken onderdeel of materiaal markeren.

3m IEC-verlengkabel voor vacuümpomp

Bij het aansluiten van de EC4 vacuümpomp op de geïntegreerde vacuümpomp-regelaansluiting, moet de vacuümpomp aan de rechterzijde van de oven worden geplaatst, zodat de standaard stroomkabel kan reiken. Als u de EC4 vacuümpomp aan de linkerzijde van de oven of op een andere locatie wilt plaatsen, kan de 3m IEC verlengkabel worden gebruikt.

Internationaal gebruik - ALLEEN 220-240V

De OV301 is geschikt voor gebruik in alle landen en gebieden met een 220-240V netvoeding. De oven is verkrijgbaar met een keuze uit de meest gangbare internationale stekker types. Kies het gewenste stekker type uit het keuzemenu bovenaan de pagina.

Deze oven kan niet worden gebruikt op een 110V netvoeding, zoals in de VS of Japan.
