Downloads (3)
 | Gebruiksaanwijzing |  488 KB |
| Technisch gegevensblad (TDS) | 871 KB |
| EC20 Original DVP Gebruikershandleiding | 1 MB |
Specificatie
Productgegevens
| Nominale capaciteit (metrisch) | 20 | m³/uur |
|---|---|---|
| Nominale capaciteit (Imperiaal) | 11.77 | CFM |
| Totale Absolute Einddruk | 99.8 | % Vacuüm |
| Motorvermogen | 0.75 | kW |
| Maat vacuümpoort | 1/2" | G (BSP vrouwelijk) |
| Vacuümpoorten | 1x | |
| Geïntegreerd inlaatfilter | Geen | |
| Geïntegreerde manometer | Geen | |
| Handgreep | Geen | |
| Tijd tot 90% vacuüm (bij gebruik met de Easy Composites 26 liter vacuümkamer) | 00:12 | mm:ss |
| Tijd tot 99% vacuüm (bij gebruik met de Easy Composites 26 liter vacuümkamer) | 00:30 | mm:ss |
| Tijd tot 99,9% vacuüm (bij gebruik met de Easy Composites 26 liter vacuümkamer) | 01:25 | mm:ss |
| Garantie | 2 | Jaar/jaren |
Algemene Eigenschappen
| Brutogewicht | 20 | kg |
|---|
Verzendinformatie
Beperkingen
Dit product is niet geclassificeerd als gevaarlijke goederen voor transport en kan zonder beperkingen naar alle bestemmingen worden verzonden.
Verpakkingsgrootte
Er zijn geen beperkingen op de pakketgrootte of toeslagen voor dit product.
Verzendkosten
Om de bezorgkosten van dit artikel naar uw adres te achterhalen, voegt u het toe aan uw winkelwagen en gebruikt u vervolgens de directe verzendkosten calculator op de winkelwagenpagina.

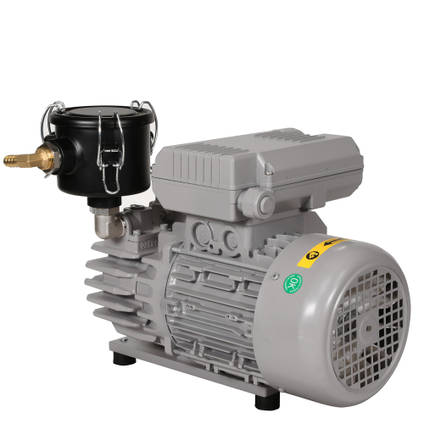

EC20 Industriële Vacuümpomp
- VP-EC20-1
- 5/5 Gemiddelde beoordeling
professioneel vacuümpomp ontworpen voor snel ontgassen, grootschalige vacuümverpakking/harsinfusie en gecentraliseerde vacuüminstallaties. Dankzij de interne olienevelopvang is de EC20 geschikt voor zowel hoogvacuümtoepassingen (zoals prepreg, infusie, ontgassen) als langdurig gebruik in een lekkende toestand.
Werkt alleen op 220/240V. Kies het juiste netsnoer voor uw regio.
BESCHIKBAARHEID:Meer dan 20 beschikbaarvoor onmiddellijke verzending
Optionele items
PRODUCTOPTIESWe zijn niet te verslaan op prijs!
Als u denkt dat u elders een gelijkwaardig product goedkoper kunt kopen, neem dan contact met ons op om uw wensen te bespreken.
De EC20 is ontwikkeld in samenwerking met de toonaangevende Italiaanse pompfabrikant DVP en is een vacuümpomp met hoge capaciteit die speciaal is ontworpen voor de industriële composietenmarkt. De EC20 biedt de snelle pull-down, continue werking, het hoge vacuümniveau en de betrouwbaarheid die vereist zijn in een productieomgeving.
Het vacuümniveau van 99,8% (2 mbar) maakt de EC20 geschikt voor gebruik in composietprocessen die het hoogste vacuümniveau vereisen, zoals out-of-autoclave prepregs en harsinfusie. De grote capaciteit van 20 m³/u maakt de EC20 geschikt voor gebruik bij grote vacuümverpakkingen of als krachtbron voor een gecentraliseerd vacuümsysteem, terwijl de geoptimaliseerde vacuümcurve de snelst mogelijke pull-down levert voor het snel ontgassen van harsen en siliconen.
De relatief stille werking, continue bedrijfscyclus, terugslagklep en vrijwel nevelvrije werking maken de pomp geschikt voor de meeste omgevingen, waaronder productiefaciliteiten, werkplaatsen, laboratoria, scholen en universiteiten.
De EC20 vertegenwoordigt het allerbeste op het gebied van lichte industriële vacuümpompen en zal jarenlang betrouwbaar functioneren en superieure prestaties leveren, zelfs in de drukste werkplaats, universiteit of laboratorium.
Aanbevolen gebruik
- Vacuümontgassing (snelle pull-down)
- Gecentraliseerde vacuümsystemen (vacuümringleiding)
- Grootschalige vacuümverpakking/harsinfusie
- Persen met hars (RTM/RTM light)
- Prepreg/autoclaaf gebruik
- Grootschalig vacuümpersen/veneerpersen
Let op: de EC20 is NIET geschikt voor het ontgassen van materialen met een hoog vochtgehalte (zoals gips) of voor vacuümdrogen.
Belangrijkste kenmerken
- Hoogste vacuümniveaus (99,8% / 2 mbar)
- Grote capaciteit van 20m³/u +
- Superieure vacuümcurveprestaties
- Hoge lekbestendigheid
- Nul* olienevel/damp
- Ontworpen voor constante werking
- Componenten van industriële kwaliteit zorgen voor maximale betrouwbaarheid (volledige reserveonderdelen beschikbaar)
- 2 jaar garantie (exclusief gebruikersschade)
Verdere informatie
Continue werking
Dankzij de continue gasballast en interne olie-mistafscheider kan de EC20 gedurende langere perioden of continu werken bij hoge lekkageniveaus (tot 400 mbar) zonder olie/mist/rook uit te stoten of zonder olie op te raken.
Grootte Mogelijkheid
De EC20 heeft een vrije luchtverplaatsing van 20m³/uur (12 CFM) waardoor hij geschikt is voor grootschalige (10m²+) vacuümverpakkings- of harsinfusieprojecten.
Voor vacuümontgassing betekent de geoptimaliseerde vacuümcurve van de EC20 dat de aanzuigtijd tot 3 keer sneller kan zijn dan bij conventionele oliebadpompen met dezelfde opgegeven vrije luchtverplaatsing.
Nul* Olienevel/damp
Het interne olie-mist scheidings- en terugwinningssysteem van de EC20 resulteert in een vrijwel nulemissie van olie/mist/rook, waardoor hij geschikt is voor gebruik in gevoelige omgevingen zoals besloten werkplaatsen, scholen, universiteiten en laboratoria, zelfs bij gebruik in een lekkende omgeving (tot 400 mbar). *Opvallend/detecteerbaar.
Vacuümpomp olie
De EC20 is een oliegesmeerde vacuümpomp en heeft het juiste type olie nodig om te kunnen werken. De olie moet regelmatig worden gecontroleerd en vervangen volgens de gebruiksaanwijzing. Om lekkage tijdens transport te voorkomen, wordt de pomp leeg van olie verzonden, maar wordt deze geleverd met een fles olie die voldoende is om de pomp te vullen.
Vervangende olie moet BV32 / ISO VG 32 / SW40 zijn, zoals onze VPO32 vacuümpompolie, apart verkrijgbaar.
Internationaal gebruik - ALLEEN 220-240V
De EC20 is geschikt voor gebruik in alle landen en gebieden met een 220-240V netvoeding. De pomp is verkrijgbaar met een keuze uit de populairste internationale netstekkertypes. Kies het gewenste stekkertype in het vervolgkeuzemenu bovenaan de pagina. Deze pomp kan niet worden gebruikt op een 110V netvoeding zoals in de VS of Japan.
Vacuümontgassing
De EC20 wordt aanbevolen voor snelle pull-down van grote kamers voor vacuümontgassing; de snelle pull-down is essentieel bij het werken met zeer reactieve harsen en siliconen waarbij het snel bereiken van volledig vacuüm in de kamer van cruciaal belang is.
De doorvoersnelheid van 330 l/m van de EC20 betekent dat hij een typische ontgassingskamer van 26 liter zeer snel naar bijna volledig vacuüm kan trekken. Zie hieronder voor meer informatie over de terugtrektijden:
| DVP EC4 | DVP EC20 | |
|---|---|---|
| Tijd tot 90% vacuüm | 1m 40s | 0m 22s |
| Tijd tot 99% vacuüm | 3m 10s | 1m 5s |
| Tijd tot 99,9% vacuüm | 7m 30s | 2m 50s |
Accessoires
De EC20 wordt standaard compleet geleverd en hoeft alleen maar te worden gemonteerd en gevuld met de bijgeleverde olie voordat hij kan worden gebruikt. De volgende optionele accessoires zijn verkrijgbaar om te helpen bij de installatie en het gebruik in verschillende omgevingen.
- Grondplaat met rubberen voetjes - Stabiliseert de pomp waardoor deze vrij kan staan
- Uitlaatdemper - Vermindert het uitlaatgeluid en beschermt de uitlaat tegen vuil
- 1/2" BSP naar 1/4" BSP verloopstuk - maakt directe aansluiting mogelijk van 1/4" BSP fittingen van 1/2" BSP
- Extra VPO32 vacuümpompolie
De juiste vacuümpomp kiezen
Als je niet zeker weet of dit de juiste vacuümpomp is voor jouw toepassing, bekijk dan onze gids voor het kiezen van de juiste vacuümpomp, stel hieronder een vraag of spreek met ons technisch team voor deskundig advies.
De EC20 is ontwikkeld in samenwerking met de toonaangevende Italiaanse pompfabrikant DVP en is een vacuümpomp met hoge capaciteit die speciaal is ontworpen voor de industriële composietenmarkt. De EC20 biedt de snelle pull-down, continue werking, het hoge vacuümniveau en de betrouwbaarheid die vereist zijn in een productieomgeving.
Het vacuümniveau van 99,8% (2 mbar) maakt de EC20 geschikt voor gebruik in composietprocessen die het hoogste vacuümniveau vereisen, zoals out-of-autoclave prepregs en harsinfusie. De grote capaciteit van 20 m³/u maakt de EC20 geschikt voor gebruik bij grote vacuümverpakkingen of als krachtbron voor een gecentraliseerd vacuümsysteem, terwijl de geoptimaliseerde vacuümcurve de snelst mogelijke pull-down levert voor het snel ontgassen van harsen en siliconen.
De relatief stille werking, continue bedrijfscyclus, terugslagklep en vrijwel nevelvrije werking maken de pomp geschikt voor de meeste omgevingen, waaronder productiefaciliteiten, werkplaatsen, laboratoria, scholen en universiteiten.
De EC20 vertegenwoordigt het allerbeste op het gebied van lichte industriële vacuümpompen en zal jarenlang betrouwbaar functioneren en superieure prestaties leveren, zelfs in de drukste werkplaats, universiteit of laboratorium.
Aanbevolen gebruik
- Vacuümontgassing (snelle pull-down)
- Gecentraliseerde vacuümsystemen (vacuümringleiding)
- Grootschalige vacuümverpakking/harsinfusie
- Persen met hars (RTM/RTM light)
- Prepreg/autoclaaf gebruik
- Grootschalig vacuümpersen/veneerpersen
Let op: de EC20 is NIET geschikt voor het ontgassen van materialen met een hoog vochtgehalte (zoals gips) of voor vacuümdrogen.
Belangrijkste kenmerken
- Hoogste vacuümniveaus (99,8% / 2 mbar)
- Grote capaciteit van 20m³/u +
- Superieure vacuümcurveprestaties
- Hoge lekbestendigheid
- Nul* olienevel/damp
- Ontworpen voor constante werking
- Componenten van industriële kwaliteit zorgen voor maximale betrouwbaarheid (volledige reserveonderdelen beschikbaar)
- 2 jaar garantie (exclusief gebruikersschade)
Verdere informatie
Continue werking
Dankzij de continue gasballast en interne olie-mistafscheider kan de EC20 gedurende langere perioden of continu werken bij hoge lekkageniveaus (tot 400 mbar) zonder olie/mist/rook uit te stoten of zonder olie op te raken.
Grootte Mogelijkheid
De EC20 heeft een vrije luchtverplaatsing van 20m³/uur (12 CFM) waardoor hij geschikt is voor grootschalige (10m²+) vacuümverpakkings- of harsinfusieprojecten.
Voor vacuümontgassing betekent de geoptimaliseerde vacuümcurve van de EC20 dat de aanzuigtijd tot 3 keer sneller kan zijn dan bij conventionele oliebadpompen met dezelfde opgegeven vrije luchtverplaatsing.
Nul* Olienevel/damp
Het interne olie-mist scheidings- en terugwinningssysteem van de EC20 resulteert in een vrijwel nulemissie van olie/mist/rook, waardoor hij geschikt is voor gebruik in gevoelige omgevingen zoals besloten werkplaatsen, scholen, universiteiten en laboratoria, zelfs bij gebruik in een lekkende omgeving (tot 400 mbar). *Opvallend/detecteerbaar.
Vacuümpomp olie
De EC20 is een oliegesmeerde vacuümpomp en heeft het juiste type olie nodig om te kunnen werken. De olie moet regelmatig worden gecontroleerd en vervangen volgens de gebruiksaanwijzing. Om lekkage tijdens transport te voorkomen, wordt de pomp leeg van olie verzonden, maar wordt deze geleverd met een fles olie die voldoende is om de pomp te vullen.
Vervangende olie moet BV32 / ISO VG 32 / SW40 zijn, zoals onze VPO32 vacuümpompolie, apart verkrijgbaar.
Internationaal gebruik - ALLEEN 220-240V
De EC20 is geschikt voor gebruik in alle landen en gebieden met een 220-240V netvoeding. De pomp is verkrijgbaar met een keuze uit de populairste internationale netstekkertypes. Kies het gewenste stekkertype in het vervolgkeuzemenu bovenaan de pagina. Deze pomp kan niet worden gebruikt op een 110V netvoeding zoals in de VS of Japan.
Vacuümontgassing
De EC20 wordt aanbevolen voor snelle pull-down van grote kamers voor vacuümontgassing; de snelle pull-down is essentieel bij het werken met zeer reactieve harsen en siliconen waarbij het snel bereiken van volledig vacuüm in de kamer van cruciaal belang is.
De doorvoersnelheid van 330 l/m van de EC20 betekent dat hij een typische ontgassingskamer van 26 liter zeer snel naar bijna volledig vacuüm kan trekken. Zie hieronder voor meer informatie over de terugtrektijden:
| DVP EC4 | DVP EC20 | |
|---|---|---|
| Tijd tot 90% vacuüm | 1m 40s | 0m 22s |
| Tijd tot 99% vacuüm | 3m 10s | 1m 5s |
| Tijd tot 99,9% vacuüm | 7m 30s | 2m 50s |
Accessoires
De EC20 wordt standaard compleet geleverd en hoeft alleen maar te worden gemonteerd en gevuld met de bijgeleverde olie voordat hij kan worden gebruikt. De volgende optionele accessoires zijn verkrijgbaar om te helpen bij de installatie en het gebruik in verschillende omgevingen.
- Grondplaat met rubberen voetjes - Stabiliseert de pomp waardoor deze vrij kan staan
- Uitlaatdemper - Vermindert het uitlaatgeluid en beschermt de uitlaat tegen vuil
- 1/2" BSP naar 1/4" BSP verloopstuk - maakt directe aansluiting mogelijk van 1/4" BSP fittingen van 1/2" BSP
- Extra VPO32 vacuümpompolie
De juiste vacuümpomp kiezen
Als je niet zeker weet of dit de juiste vacuümpomp is voor jouw toepassing, bekijk dan onze gids voor het kiezen van de juiste vacuümpomp, stel hieronder een vraag of spreek met ons technisch team voor deskundig advies.
Specificatie
Productgegevens
| Nominale capaciteit (metrisch) | 20 | m³/uur |
|---|---|---|
| Nominale capaciteit (Imperiaal) | 11.77 | CFM |
| Totale Absolute Einddruk | 99.8 | % Vacuüm |
| Motorvermogen | 0.75 | kW |
| Maat vacuümpoort | 1/2" | G (BSP vrouwelijk) |
| Vacuümpoorten | 1x | |
| Geïntegreerd inlaatfilter | Geen | |
| Geïntegreerde manometer | Geen | |
| Handgreep | Geen | |
| Tijd tot 90% vacuüm (bij gebruik met de Easy Composites 26 liter vacuümkamer) | 00:12 | mm:ss |
| Tijd tot 99% vacuüm (bij gebruik met de Easy Composites 26 liter vacuümkamer) | 00:30 | mm:ss |
| Tijd tot 99,9% vacuüm (bij gebruik met de Easy Composites 26 liter vacuümkamer) | 01:25 | mm:ss |
| Garantie | 2 | Jaar/jaren |
Algemene Eigenschappen
| Brutogewicht | 20 | kg |
|---|
Het is niet mogelijk om het vacuümniveau dat de pomp bereikt direct te regelen of te veranderen, hij is ontworpen om alleen op vol vacuüm te werken. Het is wel mogelijk om een aparte vacuümregelaar te gebruiken om het vacuümniveau in aangesloten apparaten (kamer, vacuümzak enz.) te regelen. De regelaar bevindt zich tussen de pomp en de zak/kamer en kan het vacuümniveau verlagen aan de 'ingestelde' kant van de regelaar. Voor de meeste vacuümniveaus kan onze compacte SMC vacuümregelaar worden gebruikt in combinatie met onze EC.20 pomp. Als je echter maar een heel laag vacuümniveau nodig hebt (20% of minder), dan heb je een regelaar met een hogere capaciteit nodig in combinatie met de EC.20 vacuümpomp.
De EC20 zou sneller trekken omdat, wanneer je de harsinvoer opent, de effectieve zuigkracht over de zak een factor is van de pomp en de viscositeit van het harssysteem omdat de harszijde in wezen slechts gedeeltelijk vacuüm houdt (hoewel geen lucht) doordat de hars van hoge druk naar lage stroomt. Op een groter deel zou dit waarschijnlijk niet al te merkbaar zijn (bijv. een paneel van 2-3 m²), maar bij kleinere panelen kan de hars over het gaas scheren zonder in de vezel te trekken. Dit kan in het algemeen een probleem zijn bij kleinere panelen of dikke lagen, dus niet alleen door het effect van de pomp.
Ja, als je deze vacuümpomp aansluit op een geschikte vacuümbeleggings- en gietmachine, is hij perfect geschikt om de kamer van vacuüm te voorzien. Afhankelijk van de grootte van de apparatuur waarop u aansluit, kunt u ook onze kleinere EC4 vacuümpomp overwegen.
